室温磷光材料在信息加密、生物成像及光电器件等领域具有广阔的应用前景。然而，传统有机磷光材料通常依赖严苛的结晶条件实现发光，且从有序晶态向无序非晶态转变时磷光性能显著衰减，从而制约了其实际应用。针对这一问题，化学学院邢国文研究组将乳糖功能化修饰与发色团孤立策略结合，以非平面四苯并环辛四烯（TeP）为磷光母核，实现了晶态到非晶态的高效超长室温磷光转化，进一步构建了多色及近红外（NIR）延迟发光体系，取得了重要的研究进展，主要如下：

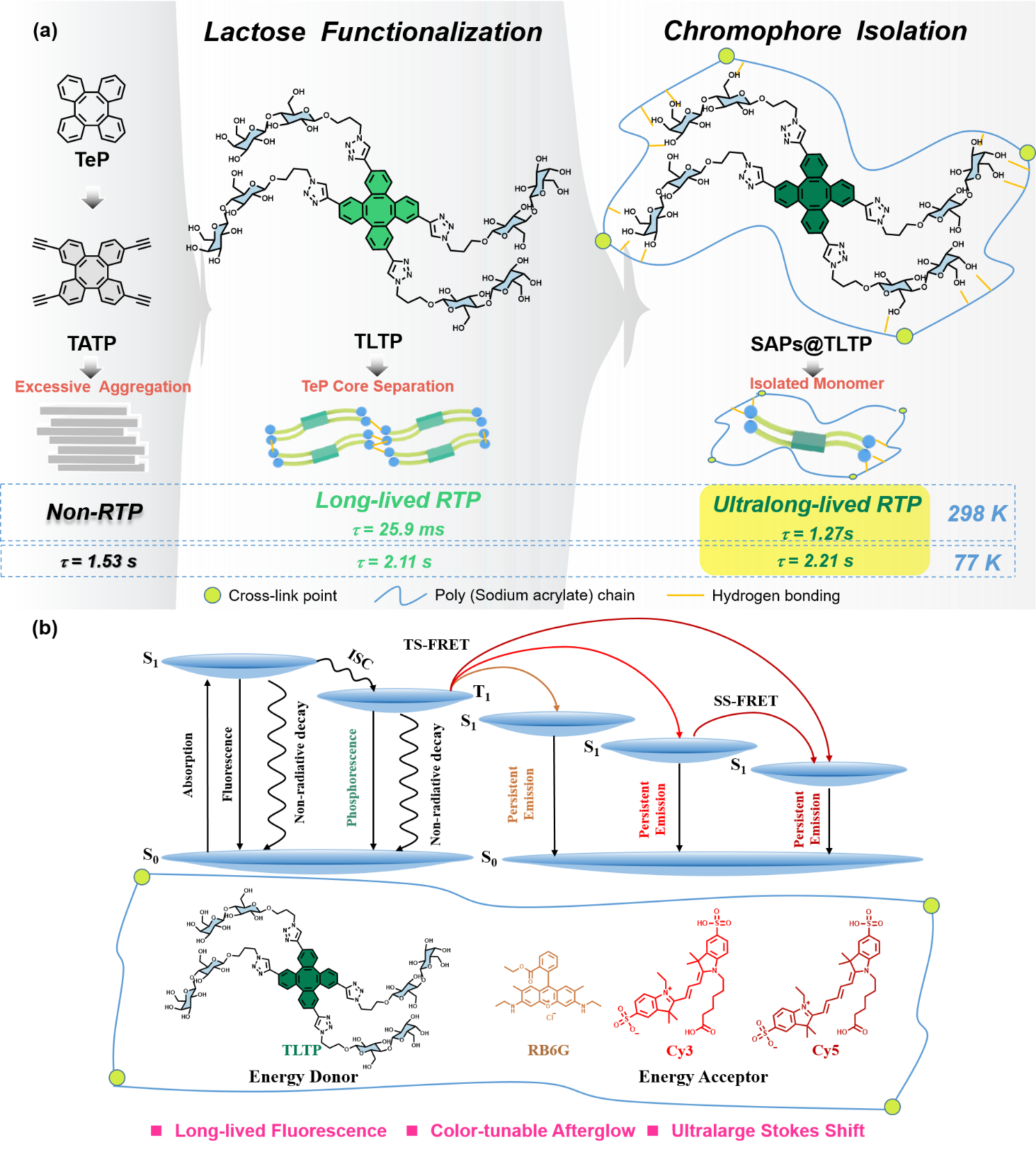

乳糖功能化修饰激活室温磷光。以TeP为原料，通过Sonogashira偶联及点击化学，合成了四炔基修饰的TATP及四乳糖功能化修饰的TLTP。研究发现，TATP在室温下仅表现荧光发射（τ = 3.39 ns），但其在77 K下展现出1.53 s的超长磷光寿命，揭示了其固有的磷光潜能。乳糖功能化修饰后，TLTP室温下成功释放磷光，寿命达25.9 ms。理论计算分析表明，乳糖基团通过空间效应将分子间距从3.82 Å（TATP）扩大至7.67 Å（TLTP），同时乳糖间的多重氢键形成类似“盔甲”的保护层，有效削弱π-π堆积驱动的三线态湮灭并隔绝氧气猝灭。

发色团孤立策略实现室温超长寿命磷光。基于“分子越孤立越易释放磷光”的理论，将TLTP以1 wt%低掺杂量引入富含氢键位点的超分子吸水聚合物（SAPs）基质，构筑非晶态复合材料SAPs@TLTP。该材料室温磷光寿命长达1.27 s，是纯TLTP的49倍，且与TLTP在77 K下孤立分子的本征磷光寿命（2.11 s）高度接近，证实策略有效性。SAPs@TLTP稳定性优异，储存三周后寿命仍有1.19 s。

构建多级Förster共振能量转移（FRET）体系并实现颜色调控。以SAPs@TLTP为能量供体，与商业荧光染料RB6G、Cy3、Cy5共组装，构建一步及两步级联FRET体系。其中，SAPs@TLTP/Cy3体系能量转移效率达71.0%，实现绿光（500 nm）到橙红光（618 nm）的余辉调控，Stokes位移扩大至338 nm；SAPs@TLTP/Cy5体系实现室温NIR延迟发光（753 nm，τ = 0.231 s）。受光合作用启发，构筑SAPs@TLTP/Cy3/Cy5级联体系，以Cy3为能量桥将NIR发光效率提升至61.2%，寿命延长至0.386 s。基于磷光寿命差异及颜色可调性，实现单层及双层时间分辨信息加密；利用TLTP的水溶性与氢键适配性，开发出适用于C18板及滤纸的“隐形墨水”，展示良好加密能力，同时初步验证其在紫外LED器件涂层中的应用潜力。

该研究近期在Chemical Science杂志以“Ultralong Organic Room-Temperature Phosphorescence of Tetraphenylene via Lactose Functionalization and Chromophore Isolation”为题在线发表，且被选为“ChemSci Pick of the Week”(上线时间为：06/05/2026)，论文链接为：https://pubs.rsc.org/en/Content/ArticleLanding/2026/SC/D6SC01359G。论文第一作者为牛鑫、陈明星（北京大学）和张媛，通讯作者为邢国文和谭宏伟，北京师范大学为第一完成单位。该研究得到了国家自然科学基金的资助。
